高壓儲罐的強度應該如何來校核
高壓儲罐的強度校核

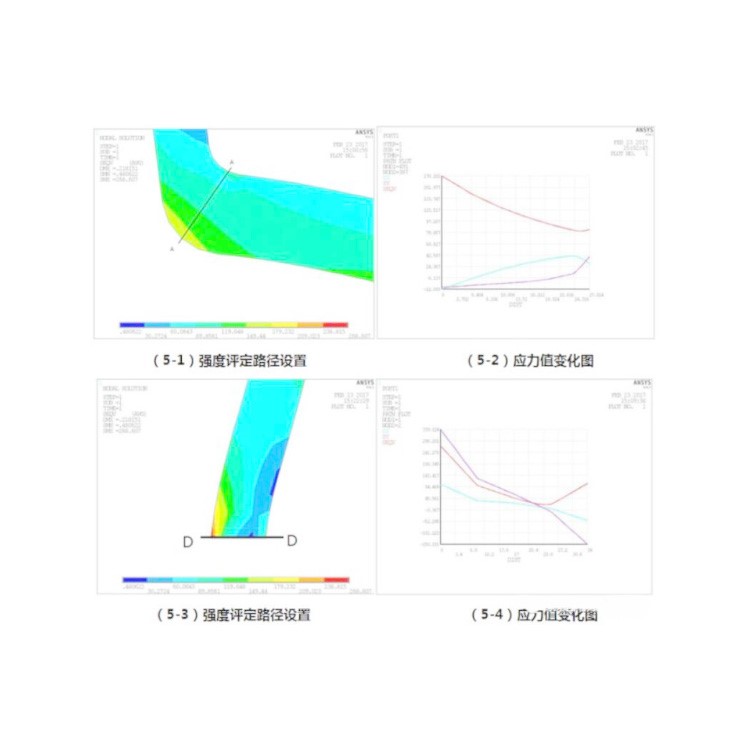

對設計方案荷載功效下的高壓儲罐開展有限元分析模擬仿真剖析，并對剖析結果開展應力強度鑒定，依據JB4732-1995《鋼制壓力容器——分析設計標準》，對構造不連續區及高應力區開展鑒定，根據應力線性化沿壁厚方向設置路徑（如圖所示5-1、5-3），各自測算路徑設置處X方向、Y方向應力和Mises屈服應力（如圖所示5-2、5-4）。由構造不連續區設置的路徑A-A處可獲知，Mises屈服應力由內到邊側壁厚慢慢下降，X方向的應力強度沿壁厚先提升后減少，Y方向上的應力強度值沿壁厚慢慢增長，由圖4（a）構造形變圖看得出，該路徑上應力強度的轉變值與有限元分析實體模型的構造形變圖相符合。由設置的路徑D-D得知，在內壓功效下，應力強度Mises屈服應力、X和Y方向上的應力強度沿壁厚慢慢下降，即儲罐內腔工作壓力沿壁厚下降。
依據JB4732-1995《鋼制壓力容器——分析設計標準》中要求：一次整體塑料薄膜應力強度Pm應當不超過設計方案允許應力強度值Sm，即Pm≤Sm；一次部分塑料薄膜應力強度允許極限PL為1.5Sm，即PL≤1.5Sm；一次部分塑料薄膜應力加一次彎折應力的應力強度PL Pb極限為1.5Sm，即PL Pb≤1.5Sm；一次部分塑料薄膜應力加一次彎折應力及二次應力的應力強度PL Pb Q的許用極限為3Sm，即PL Pb Q≤3Sm。參考規范獲知該高壓儲罐的應力強度Sm =170MPa，較大 應力點強度校對如表2所顯示，由表2得知強度校對鑒定結果均達標,即在設計方案工作壓力13.5CPa下，對接與筒體構造不持續處可進一步開展鉆削圓潤過多，儲罐筒體壁厚能夠減薄10%。
